固定式气体报警器/检测仪485接线说明
发布时间：2021-02-18
作者：深国安电子
分享到：

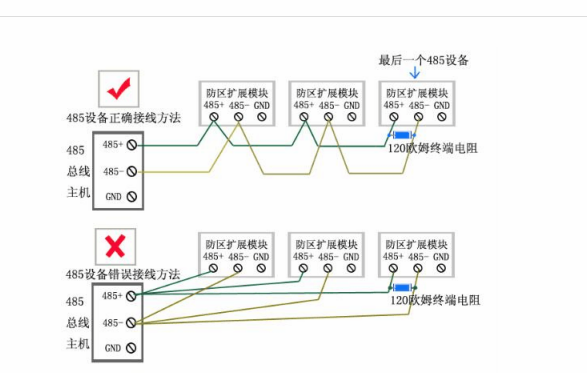

固定式气体报警器485接线正确方法
固定式气体报警器/检测仪485接线说明
1.气体报警器一般采用485通信线必须用屏蔽双绞线，切忌用平行线，最好多备用，总长不超过1200米，否则超过后需加装中继器。
2.气体报警器485总线一定要是手拉手式的总线结构，坚决杜绝星型连接和分叉连接，若出现星型连接时，可用485HUB解决
3.用屏蔽线将所有485设备的GND地连接起来
4.在每条总线的最后一台设备的485+和485-上并接一个120欧姆的终端电阻。
5.其次气体检测仪进行布线尽量远离高压电线，尽量不要与电源线并行，更不能捆轧在一起。
