气体检测仪如何接模拟信号?一般主要认准是接三线制4-20mA模拟信号，三线制是指V、S、GND这种三线式的端子。其中，V为电压输入端，S为模拟信号输出端，GND为地(负极)端。在S端和GND端之间，4-20mA的电流信号输出与浓度值成正比关系，电流信号输出随气体浓度而变化。气体检测仪如何接模拟信号详细操作可参考下面图解教程。
接线原理：
三线制是指V、S、GND这种三线式的端子。其中，V为电压输入端，S为模拟信号输出端，GND为地(负极)端。在S端和GND端之间，4-20mA的电流信号输出与浓度值成正比关系，电流信号输出随气体浓度而变化。远程主机和其他信号采集模块接收电流的变化并显示相应的浓度值。因此，在现场施工中应使用屏蔽线，以防止线路干扰引起的电流突然变化，影响气体报警控制主机的数据显示与现场检测仪器形成差异。

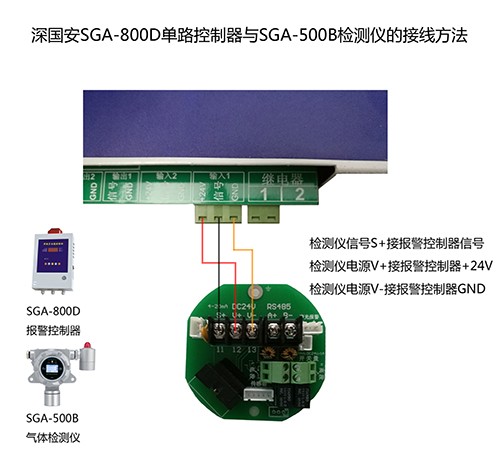

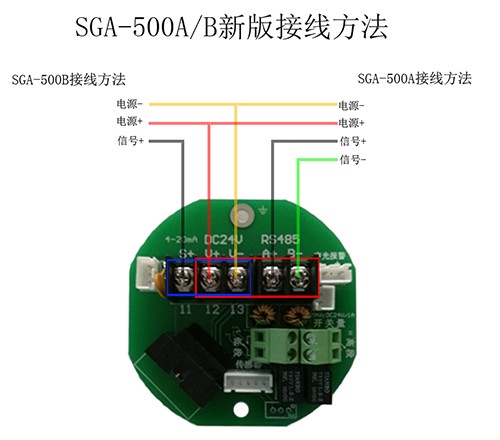

气体检测仪如何接模拟信号图解参考
接线操作步骤：
第一步：从主机引出一根对应V、S、GND的三线电缆;
第二步：仪表侧也有三个对应的端子，可以一一连接;
第三步：三线制的优点是供电和信号分离，仪表功耗与信号输出无关。在使用仪表时，自身消耗功率的增加不会改变，输出电流信号也不会变得不稳定。
