化工厂管道法兰式醋酐检测仪应用案例
管道法兰式醋酐检测仪应用案例:
醋酐(乙酸酐)作为化工行业重要原料,在管道输送过程中,法兰接口因密封老化、螺栓松动等问题易发生泄漏,其强腐蚀性会导致管道设备腐蚀破损,挥发性气体还可能引发人员灼伤、呼吸道刺激,甚至与空气混合形成爆炸隐患。河南客户石油化工厂针对醋酐输送管道法兰泄漏频发问题,选用深国安SGA-500管道法兰式醋酐检测仪,构建 “实时监测 - 自动预警 - 快速处置” 的安全管控体系,有效解决了泄漏监测难题。
产品资料
SGA-500管道法兰式醋酐检测仪采用独特的法兰式设计,不仅便于安装维护,更增强了设备的密封性和耐用性,广泛适应石油、化工、冶金等高温工业现场的需求。内置进口传感器技术,能够在极端高温环境下稳定工作,都可以确保数据的准确性与可靠性。此外,该检测仪还集成了智能分析系统,能够实时监测并预警潜在的气体泄漏风险,为企业的安全生产保驾护航。另外,法管道法兰式醋酐检测仪还具备无线联网功能,内置加入智能无线模块,可通过GPRS方式连接物联网平台,或者监测平台软件系统,绑定PC端或手机端APP,即可实时接收现场环境工况信息数据。

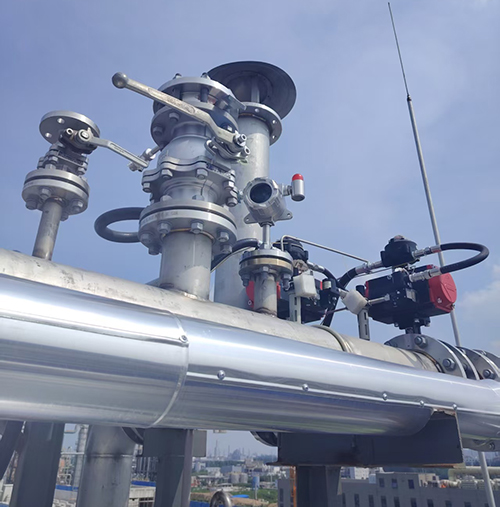

安装布设方案
(一)布点原则
重点区域覆盖:在输送管道的所有法兰接口处均安装检测仪,尤其关注以下位置:
泵体进出口法兰(振动频繁,易松动);
换热器连接法兰(温度变化大,垫片易老化);
阀门与管道连接法兰(操作频繁,密封易失效)。
间距要求:对于长距离管道,若法兰间距超过 50 米,可在中间增设检测点,确保无监测盲区。

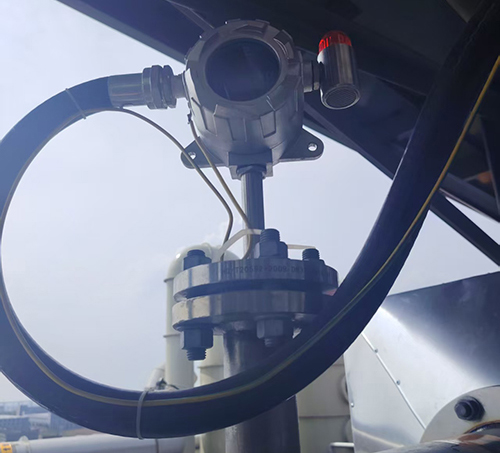

(二)安装步骤
法兰预处理:清理法兰表面油污、锈蚀,检查法兰平整度,确保安装座与法兰紧密贴合。
安装座固定:将法兰式安装座用螺栓固定在管道法兰侧面,采样口对准法兰密封面缝隙,用密封胶填充安装座与法兰的间隙,防止雨水、粉尘进入。
检测仪挂载:将检测仪主机卡入安装座,旋紧固定旋钮,确保设备在管道振动时无位移。
线路连接:通过防爆接线盒连接电源线(24V DC)与信号线(485 总线),线路穿镀锌钢管敷设至中控室,避免与强电电缆并行。
