化工厂法兰式醋酸检测仪应用案例
化工厂法兰式醋酸检测仪应用案例：
在化工厂醋酸储存、输送、反应(如醋酸乙烯合成、精对苯二甲酸生产)环节，醋酸多通过管道法兰连接实现转运，而法兰密封件老化、螺栓松动、安装偏差等问题，易导致醋酸泄漏，醋酸(CH₃COOH)具有强腐蚀性与刺激性，液态泄漏会灼伤设备与人员皮肤，挥发的醋酸蒸汽(职业接触限值 PC-TWA 20mg/m³，约 9.2ppm)会刺激呼吸道，高浓度时引发肺水肿，同时腐蚀车间钢结构与电气设备。深国安SGA-500法兰式醋酸检测仪凭借 “紧贴泄漏源、安装便捷、抗腐蚀” 的优势，可精准捕捉法兰周边微量泄漏，为化工厂醋酸相关工艺构建 “源头监测 - 即时预警 - 联动处置” 的安全防护体系。
一、化工厂醋酸法兰泄漏风险场景
化工厂醋酸相关法兰连接主要分布于三大区域，各场景泄漏风险与监测需求存在差异：
1.醋酸储罐区：储罐进出口法兰、液位计连接法兰，因长期接触液态醋酸，密封件(如丁腈橡胶、聚四氟乙烯)易被腐蚀老化，尤其在冬季低温(<5℃)时密封件硬化，泄漏风2.险提升，需监测液态泄漏挥发的醋酸蒸汽;
2.醋酸输送管道：车间内输送主管网法兰、跨车间管道法兰，因管道振动(如泵体运行振动)导致螺栓松动，易出现 “微量渗液 - 蒸汽挥发” 的泄漏模式，且管道多架空或沿墙布置，需适配不同安装角度的检测设备;
3.反应釜进料 / 出料法兰：醋酸反应釜(如酯化反应釜)进料口、出料口法兰，因反应过程中温度波动(如 80-120℃)，密封件热胀冷缩易失效，且周边存在反应副产物(如乙醛、乙酸乙酯)，需检测仪具备抗交叉干扰能力。
二、产品资料

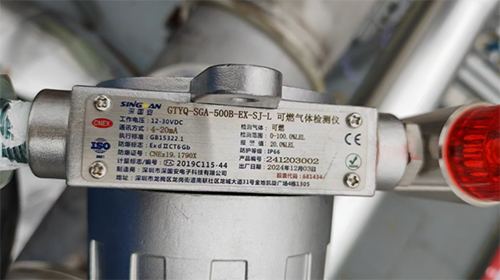

SGA-500法兰式醋酸检测仪是深国安运用十多年技术经验，自主研发生产的一款功能强悍、外观新颖、品质卓越的工业级醋酸报警器装置;实时在线监测，超标自动声光报警，还可通过内置继电器自动联动设备，排除险情;并支持4-20mA电流信号或RS485数字信号远传，温湿度功能选配;SGA-500法兰式醋酸检测仪采用深国安典型的家族式“盾形”外观设计, GB50493-2009《石油化工可燃气体和有毒气体检测报警设计规范》研发生产，并取得相关的CPA型式批准证书、国家防爆证和第三方计量证书和专利证书。
三、布设方案
1. 点位布设原则与数量规划
根据化工厂醋酸法兰分布，按 “风险分级、全面覆盖” 原则布设点位，具体规划：
高风险点位(100% 覆盖)：醋酸反应釜进料 / 出料法兰(每个法兰 1 台)、醋酸储罐进出口法兰(每个储罐 2-4 台，对应进出口及液位计法兰)，此类点位泄漏后果严重，需逐法兰布设;
中风险点位(间隔覆盖)：醋酸输送主管网法兰(每间隔 2 个法兰布设 1 台，重点覆盖泵体出口法兰、管道转弯处法兰)，因管道振动易导致螺栓松动，优先监测关键节点;
低风险点位(抽样覆盖)：次要输送支管法兰(每 5 个法兰抽样布设 1 台)，如车间内非核心工艺的醋酸支管，降低项目成本的同时保障风险可控。
上海客户某化工厂(年产 10 万吨醋酸乙烯)为例，醋酸相关法兰共 86 个，共布设法兰式醋酸检测仪 42 台，其中高风险点位 22 台、中风险点位 15 台、低风险点位 5 台。
2.安装方案

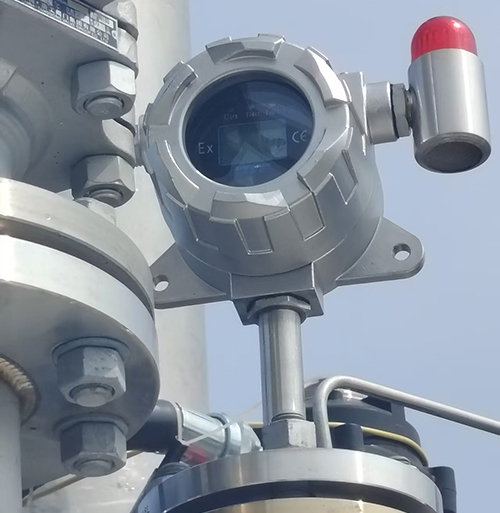

储罐区法兰安装：醋酸储罐进出口法兰多为垂直安装(法兰面竖直)，选用L型法兰支架，将检测仪固定于法兰侧面，传感器探头水平指向密封面(距离密封面 20-30cm)，避免储罐液位波动导致液态醋酸溅到传感器;
架空管道法兰安装：架空输送管道法兰多为水平安装(法兰面水平)，采用U型抱箍支架固定于管道外壁，检测仪主体垂直向下，传感器探头正对法兰密封面上方(距离密封面 15-20cm)，便于捕捉向上挥发的蒸汽;
反应釜法兰安装：反应釜进料口法兰多为倾斜安装(法兰面与水平成 45°-60°)，定制可调节角度支架(角度调节范围 0°-90°)，将检测仪固定于反应釜外壁，传感器探头倾斜指向密封面，避开反应釜高温区域(距离釜体外壁≥50cm)。
