化工厂管道法兰式电石气检测仪应用背景：

在化工厂中，电石气(乙炔)是重要的生产原料，广泛应用于金属焊接、切割以及化工合成等工艺环节。然而，电石气具有易燃易爆的特性，其爆炸极限范围为2.5% - 82%，与空气混合后遇明火、静电或高温极易引发爆炸事故。化工厂的管道系统是电石气输送的关键通道，而法兰连接处是管道系统中容易出现泄漏的薄弱环节。一旦法兰处发生电石气泄漏，若不能及时发现和处理，将会造成严重的安全事故，威胁人员生命安全和企业财产安全。因此，在化工厂管道法兰处安装电石气检测仪，实时监测电石气浓度，对于保障化工厂的安全生产至关重要。

产品资料：

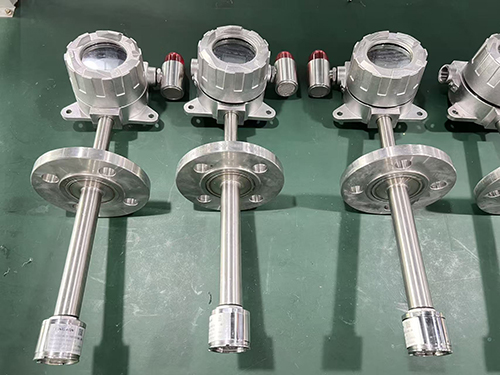

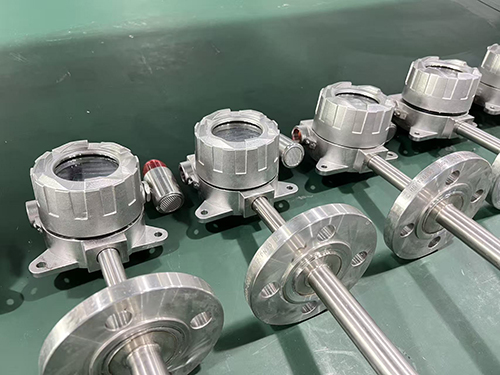

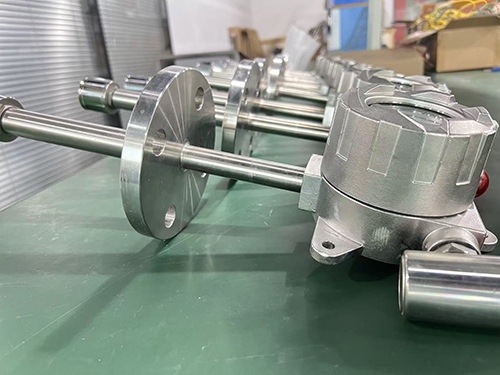

SGA-500法兰式电石气检测仪是深国安电子完全依照工业级设计标准，自主研发生产的一款防爆型气体检测仪表;不仅获得国家防爆电气产品质量监督检测中心颁发的防爆合格证(防爆证编号：CNEx19.1790X)，行业内获得欧盟CE和ROHS双认证的气体检测仪品牌;可直接安装在危险区域的1区和2区使用;铝合金防爆外壳，坚固耐用;智能气体传感器芯片，支持24小时连续在线监测;宽电压直流供电设计，12-30V之间可自由使用。

SGA-500法兰式电石气检测仪4-20mA和RS485双信号输出，支持数据长距离远传，并可兼容90%以上厂家的气体报警控制器、PLC、DCS、DDC等上位机系统;三种气体采样方式，可根据应用场景自由选择适合自己的自然扩散式、主动泵吸式或密闭管道式气杯;内置国际一线品牌气体传感器，精度高，稳定性强，误差率低;全量程温湿度补偿，确保测量数值长期稳定、可靠;自带空气中零点自动校正功能，保证产品使用过程中不出现误报现象。

化工厂管道法兰式电石气检测仪布设方案

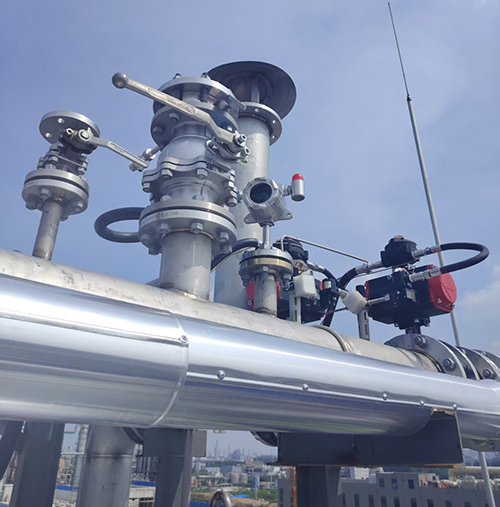

1.‌法兰连接处‌：在每个管道法兰连接处附近安装一台电石气检测仪，确保能够及时检测到法兰处的泄漏情况。安装位置应尽量靠近法兰，但要注意避免安装在法兰的正上方，以免泄漏的气体直接冲击检测仪，影响检测精度。

2.‌管道弯头、三通等部位‌：在管道的弯头、三通等容易产生涡流和积聚气体的部位也应安装检测仪，以全面监测管道内的电石气浓度。

3.‌距离阀门较近位置‌：阀门是管道系统中另一个容易出现泄漏的部位，在距离阀门较近的位置安装检测仪，可以及时发现阀门处的泄漏。

法兰式电石气检测仪安装与调试要点

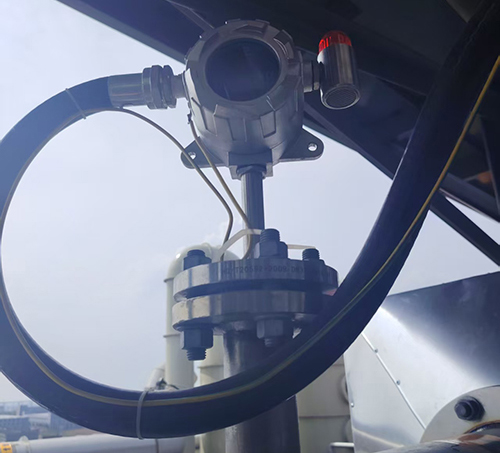

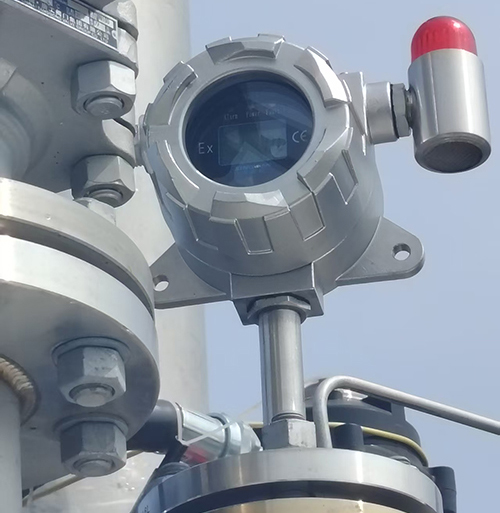

‌安装方式‌：采用法兰式安装，将检测仪的法兰与管道法兰通过螺栓连接固定。安装时要确保法兰连接紧密，无泄漏现象。

‌安装高度‌：根据管道的直径和电石气的密度，合理确定检测仪的安装高度。一般来说，对于水平管道，检测仪的安装高度应与管道中心线齐平;对于垂直管道，检测仪应安装在管道的上部。

法兰式电石气检测仪‌调试步骤‌：

通电检查：接通检测仪电源，检查仪表指示灯是否正常亮起，显示屏是否显示正常。

零点校准：在清洁的空气中对检测仪进行零点校准，使仪表显示值为零。

量程校准：使用标准气体对检测仪进行量程校准，调整仪表的显示值，使其与标准气体浓度一致。

报警功能测试：模拟电石气泄漏情况，测试检测仪的报警功能是否正常，报警声音和灯光是否清晰明亮。

法兰式电石气检测仪数据采集与传输

‌数据采集‌：检测仪实时采集管道法兰处的电石气浓度数据，并将数据存储在内部的存储器中。存储器应具备足够大的容量，能够存储一定时间内的检测数据。

‌数据传输‌：通过有线或无线方式将检测仪采集到的数据传输到监控中心。有线传输可采用4 - 20mA、RS485等信号传输方式;无线传输可采用无线模块，如GPRS、ZigBee等，实现数据的远程传输。

‌监控系统‌：在监控中心安装监控软件，对传输过来的数据进行实时显示、分析和处理。监控软件应具备数据查询、报表生成、报警记录等功能，方便管理人员进行数据管理和决策。

应用效果

江西客户某大型化工厂在生产过程中使用电石气作为原料，为了保障生产安全，该厂在管道法兰处安装了深国安的SGA - 500系列法兰式电石气检测仪。在安装后的某次日常巡检中，检测仪检测到一处管道法兰处电石气浓度异常升高，立即发出警报信号。监控中心值班人员接到报警后，迅速通知相关维修人员前往现场进行处理。维修人员到达现场后，发现是法兰密封垫老化导致泄漏，及时更换了密封垫，避免了事故的发生。通过安装电石气检测仪，该化工厂有效提高了对电石气泄漏的监测能力，保障了生产的安全进行。
