丁烯检测仪安装全流程指南
丁烯检测仪安装全流程指南：
丁烯作为易燃易爆气体，相对密度(0.597)略小于空气，泄漏后易向上扩散并积聚在高处空间，其检测仪的安装质量直接决定泄漏监测的精准度与安全性。以下结合工业通用标准及主流机型特性，详细说明丁烯检测仪的安装流程与核心要点，适配固定式、便携式等不同机型，覆盖生产车间、储罐区、管道接口等典型场景。
一、安装前核心准备
1.点位规划：精准匹配丁烯扩散特性
核心原则：围绕丁烯“轻于空气、向上扩散”的特性，结合泄漏源位置科学布点。① 泄漏源重点监测：在丁烯储罐顶部、管道接口(阀门、法兰)、反应釜出料口等易泄漏点位，检测仪安装位置需在泄漏源正上方0.3-0.6米处，水平距离不超过3米;② 空间全覆盖：大型车间或开阔区域，按每15-20平方米布置1台，重点覆盖高处平台、吊顶下方、设备上方等丁烯易积聚区域;③ 避开干扰区域：远离通风口、空调出风口、排风扇等强气流区域(间距≥1米)，避免气流吹散泄漏气体导致检测失效;远离变频器、高压线路等强电磁设备(间距≥1.5米)，防止电磁干扰影响设备信号;同时避开油污、粉尘集中区域，避免堵塞传感器进气口。
2.工况与器材核查
① 工况适配：确认安装场景的环境参数(温度、湿度、压力)符合检测仪要求，常规工业机型适配温度范围-40℃~70℃、湿度0%~95%RH，高温、高湿或腐蚀性场景需选用专用耐候机型;爆炸危险区域(如化工车间)需确认检测仪具备Ex d IIC T6及以上防爆认证，避免违规安装;② 器材准备：备好检测仪主机、传感器探头、安装支架(壁挂/管道式)、固定螺丝、接线端子(固定式需额外准备屏蔽电缆)、防爆密封接头(防爆场景)，同时核对设备出厂合格证、计量校准报告等资质，确保设备完好无破损。
3.安全防护：规避安装过程中的风险
安装前需对作业区域进行安全预处理：关闭丁烯输送阀门，开启通风设备置换区域内残留气体，经便携式丁烯检测仪检测确认浓度低于爆炸下限(LEL)的10%后，方可开展作业;爆炸危险区域作业需佩戴防静电服、绝缘手套，使用防爆工具(如防爆螺丝刀、防爆接线盒)，严禁现场吸烟、动火，现场备好灭火器等应急器材。
二、分类型安装步骤：适配不同场景需求
1.固定式丁烯检测仪(工业连续监测首选)
适配场景：丁烯生产车间、储罐区、管道枢纽等需24小时连续监测的固定点位，核心分壁挂式、管道式两种安装方式。

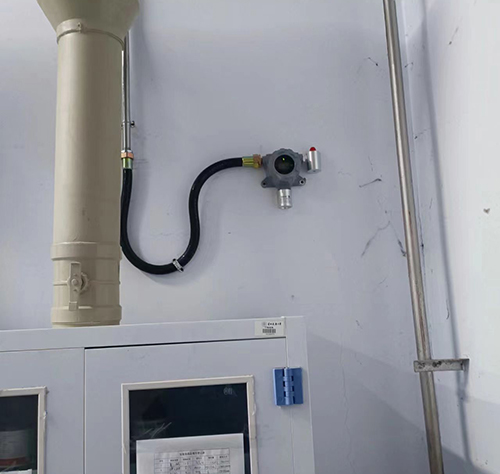

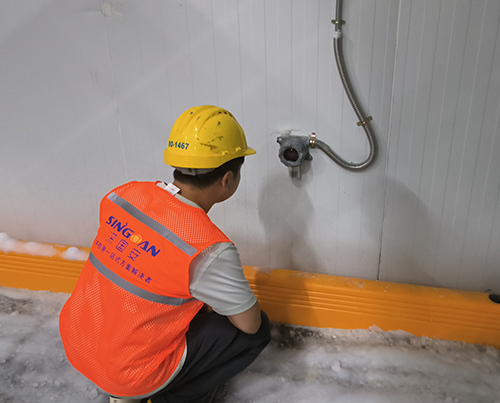

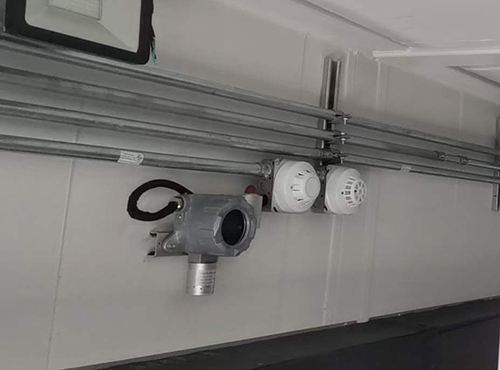

(1)壁挂式安装(主流通用)

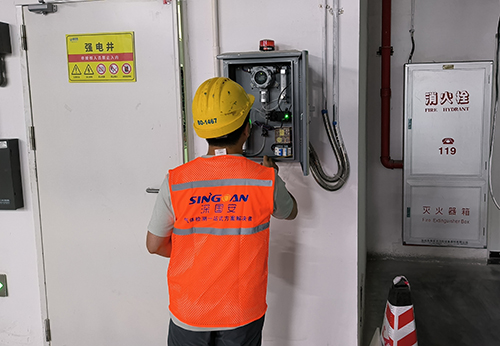

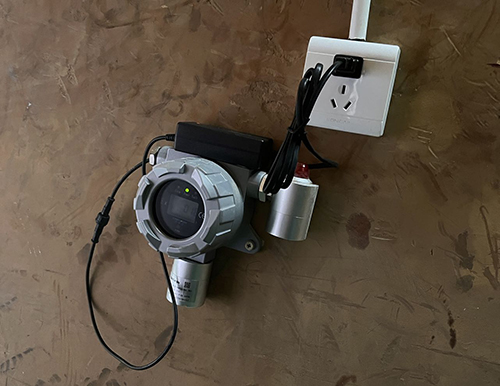

① 固定支架：根据检测仪底部安装孔尺寸，在预设点位钻孔，用膨胀螺丝将安装支架固定在墙面或设备支架上，确保支架平整牢固，无晃动;② 主机固定：将检测仪机身对准支架卡扣，顺时针旋转或通过螺丝固定，确保机身与支架贴合紧密，传感器进气口朝向下方(避免粉尘、雨水直接落入);③ 接线操作(关键步骤)：打开检测仪接线盒，按说明书要求连接线路——电源线(DC24V或AC220V，依机型而定)、信号线(4-20mA或RS485，用于连接中控系统)，均需采用屏蔽电缆，电缆屏蔽层单端接地(避免电磁干扰);防爆场景需使用防爆密封接头穿过电缆，接线完成后拧紧接线盒盖子，确保密封完好;④ 线缆整理：将多余线缆规整固定，避免线缆拉扯或受压，远离高温管道、强电线路。

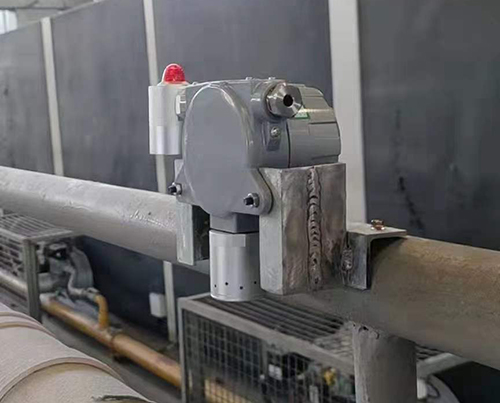

(2)管道式安装(适配管道内丁烯浓度监测)
①开孔与法兰固定：在丁烯输送管道的直管段(避开弯头、阀门等湍流区域)开孔，焊接配套法兰;② 探头安装：将检测仪的管道式传感器探头通过法兰固定，确保探头伸入管道内的长度符合要求(通常为管道直径的1/3-1/2，具体按机型说明书)，密封垫压紧防止气体泄漏;③ 主机布置：主机可安装在管道附近的墙面或支架上，与探头通过专用电缆连接，距离不超过10米(避免信号衰减)，接线与壁挂式一致。
2.便携式丁烯检测仪(巡检/临时监测适配)
便携式机型无需固定安装，核心做好“携带与使用点位”的规范：① 携带方式：通过机身挂绳佩戴在胸前，或置于便携工具箱内，确保传感器探头无遮挡;② 监测点位选择：巡检时重点监测固定式检测仪覆盖的盲区、高处积聚区域、临时作业点(如管道维修区域)，每次监测时需在点位停留3-5分钟，待数值稳定后记录数据;③ 避免误操作：使用时远离油污、水汽，避免探头直接接触液体丁烯或腐蚀性物质。
三、安装后调试与验收：确保设备正常运行
1.通电调试
固定式检测仪接线完成后，接通电源，设备将进入自检模式(通常30秒-1分钟)，自检通过后显示“正常”或 baseline 数值(接近0);若出现故障提示(如传感器故障、接线错误)，需立即断电排查问题。便携式检测仪开机后完成自检，确认电量充足、报警功能正常。
2.精度验证
使用经计量认证的丁烯标准气体(推荐浓度为满量程的40%-60%)，通过校准罩罩住传感器探头，通入标准气3-5分钟，观察检测仪显示数值是否与标准气浓度一致，误差需≤±3%FS;若偏差超出范围，需按说明书进行零点与量程校准。
3.报警功能测试
通过标准气逐步提升浓度至预设报警阈值(低报通常为10%LEL，高报为20%LEL)，确认检测仪能及时触发声光报警(部分机型支持振动报警)，同时固定式机型需验证与中控系统的信号联动是否正常(如超标后自动联动排风设备、切断阀)。
四、注意事项
防爆场景严循规范：爆炸危险区域安装的固定式检测仪，所有接线、密封环节必须符合防爆要求，严禁私自改装接线盒或破坏设备防爆结构;
定期维护预留空间：安装点位需预留足够的维护空间(检测仪周围至少保留0.5米无遮挡)，方便后续传感器校准、清理及设备检修;
环境适配调整：高温场景(如靠近反应釜)需为检测仪加装隔热罩，避免传感器因高温损坏;高湿度或露天场景需确保设备防护等级≥IP65，防止雨水、水汽侵入;
避免安装误区：不可将检测仪安装在密闭狭小空间(如密闭机柜内)，否则会导致气体无法流通，影响检测精度;不可直接安装在油污、粉尘喷射区域，需加装防尘罩保护传感器;
合规记录留存：安装完成后，详细记录安装点位、安装日期、调试数据、校准报告编号等信息，连同设备资质文件一并归档，以备应急管理部门核查。
