深国安SGA-504系列工业级四合一气体检测仪在安装方法，区分有有4-20mA和RS-485两种通讯接法方案，一种分线制4-20mA：通常广泛用的比较多是民用采取该方式，总线RS-485：主要用于工业现场，用途是可总线连接多个探测器，实现多区域范围性监测。那么四合一气体检测仪总线485和4-20mA该怎么去安装布设呢?下面深国安详细为讲解相关操作安装教程，希望对大家有所帮助。

四合一气体检测仪总线485和4-20mA安装布设方案

1.气体检测仪分线制4-20mA

气体检测仪4-20mA模拟量传输的特点：处理速度快，在应用时可以省掉软件开发上的麻烦，很方便的集成到系统中来。但是在实施时，从布线方面讲，模拟量的采集只能一对一的布线，即一个模拟量信号必须布一条(对)线。另外，模拟量的抗干扰能力较弱，传输的距离、所能表示的数据也很有限。

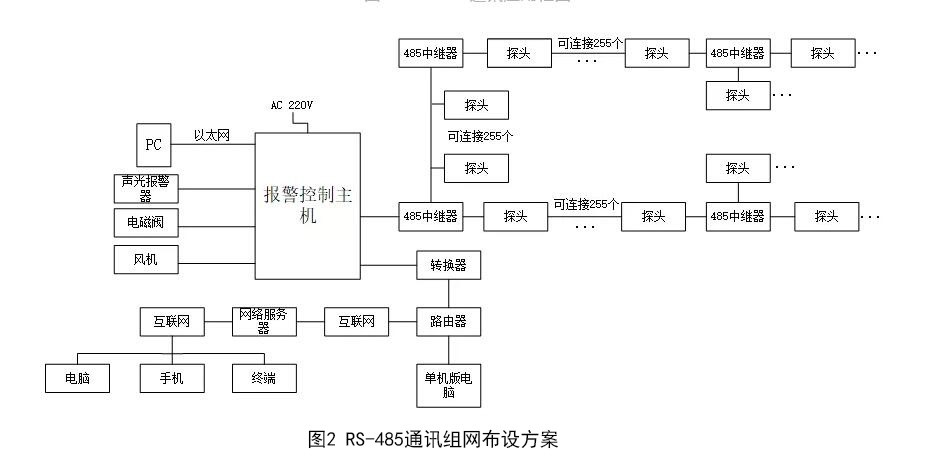

2.气体检测仪总线制RS485

气体检测仪RS485传输的特点：相对于模拟量信号，RS485的响应速度较慢。但是RS485通讯可以传输较大位宽的数据,可以传输较多的数据内容。另外在布线上，RS485信号的采集可以采用一对多的总线方式(只用两条线就可以采集多个信号量)，RS485信号的传输距离也较远，抗干扰能力也较强。行业产品将逐渐由4~20mA替换为RS-485总线形式。

气体报警控制系统包括气体检测探单元、信号传输采集单元、显示单元(报警控制主机上集中显示)、监控器、控制单元、报警单元、被控设备单元(如风机、电磁阀)组成。气体检测仪探头将现场检测到的气体浓度转为标准信号，如4-20mA或者RS485等信号，然后将信号输送到报警控制主机上进行统一显示。两种通讯形式的组网框图如上述的图1与图2所示。
