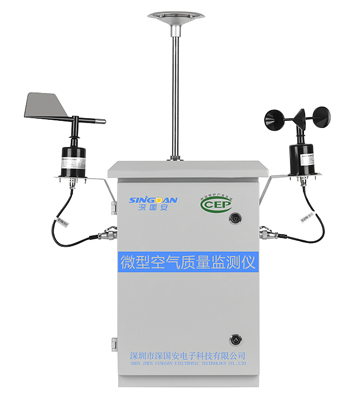

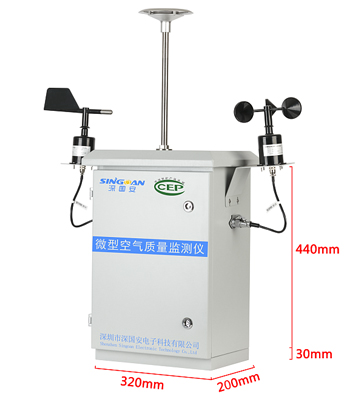

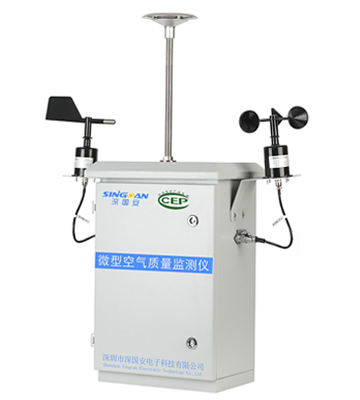

网格化大气环境监测仪

产品型号:SGA-900A-AQI

为了降低成本,适用于批量化、网格化的大气监测需要,深国安利用十多年气体检测仪生产经验,聘请大气监测的相关专家,历年两年多时间,终于研发出了SGA-900A-AQI网格化大气环境监测设备。SGA-900A-AQI网格化大气环境监测仪比基于分析仪构建的传统型国标站相比,成本低5~10倍,监测气体的性能却同样能达到PPB级别的精度;与市面上便宜的备选产品相比,SGA-900A-AQI作为大气网格化管理系统的终端设备,可以给网格化平台提供强大的数据基础,而且能根据现场进行校准,确保其具有最佳的可追溯性。

一、 项目背景

随着中国经济的快速发展,环境污染问题日易突出。虽然国家每年投入上千亿元的资金进行治理环境,然而效果并不明显。为了查清溯源,批量化、网格化的进行布局监测刻不容缓。然而,传统国标监测站因价格太过昂贵(仪器设备50-80W,建设成本10-20W),非常不利于批量推广。

二、 产品介绍

为了降低成本,适用于批量化、网格化的大气监测需要,深国安利用十多年气体检测仪生产经验,聘请大气监测的相关专家,历年两年多时间,终于研发出了SGA-900A-AQI网格化大气环境监测仪。SGA-900A-AQI网格化大气环境监测仪比基于分析仪构建的传统型国标站相比,成本低5~10倍,监测气体的性能却同样能达到PPB级别的精度;与市面上便宜的备选产品相比,SGA-900A-AQI作为大气网格化管理系统的终端设备,可以给网格化平台提供强大的数据基础,而且能根据现场进行校准,确保其具有最佳的可追溯性。

SGA-900A-AQI网格化大气环境监测仪将各监测传感器和分析仪将多路测试信号按序通过接口协议进入无线通讯节点设备DVR的独立(DTU)传输通道,经避雷处理后输入到单元内数据采集器,采集器将采集的数据经过无线数据传输终端通过 TCP/IP 网络传入到大气在线监测系统,系统按照《国家空气监测网子站监测数据报送传输协议》规定的内容接收和存储子站上传的监测数据,将接收到的数据进行解析、存储、处理、审核及上传等处理工作,以及在平台上进行数据统计、分析和展示。

用户可根据自身需求对SGA-900A-AQI所测量的稳各参数进行增减。除常规参数的四气(一氧化碳、二氧化硫、二氧化氮、臭氧)、两尘(PM10、PM2.5)、温度和湿度八项参数指标外,还可以选配一氧化氮(NO)、硫化氢(H2S)、挥发性有机化合物(VOC)、硫化氢(H2S)、二氧化碳(CO2)、氨气(NH3)、噪声、风速、风向、气压等气象参数。

● 质量好,价格低,适合网格化,批量化推广

● 国外原装进口四电极气体传感器,性能稳定、分辨率高;

● 模块化产品设计,方便后期维护

● 内置大流量真空泵,反应时间比普通扩散式采集方式快1.5倍

● 气体6项指标任选、还有气体象、噪音等参数可灵活订制

● 国内首创双风扇内外循环设计,增加气流流动,大幅增加性能稳定性;

● 双层保护箱设计,安全有保障

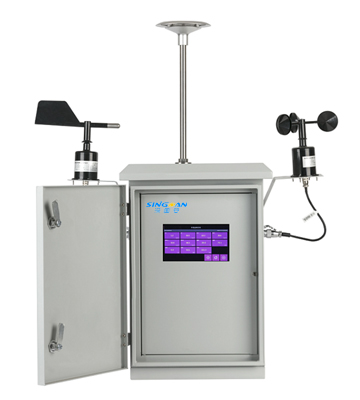

● 内置大屏幕触摸屏,完美展现各监测指数

● 内置无线网卡,可通过GPRS数据远传,也可通过RS232就地显示到LED大屏上

● 三线数据修正,确定数据精准、可靠。

● 配件齐全,太能阳供电,固定支架等应有尽有

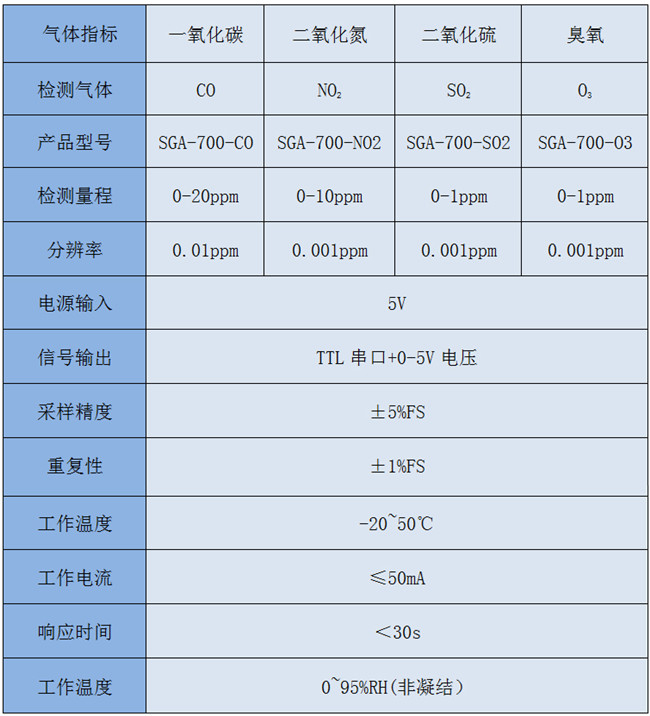

1.NO2、CO、SO2、O3监测设备参数

设备采用电化学的原理监测大气因子浓度,检测气体的各项传感器操作方便、测量准确、工作可靠,适用于工业现场或实验室测量不同的要求。

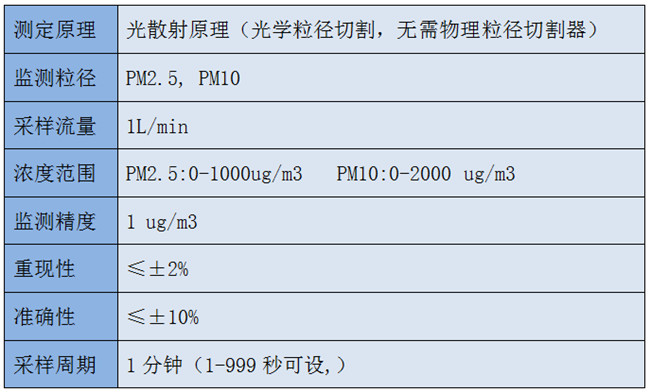

2.PM2.5、PM10监测设备参数

SGA-900A-AQI网格化大气环境监测仪使用激光散射法测量颗粒物浓度。用精密流量控制的真空泵吸入大气中的测试气体送至传感器测量组件。当粒子经过聚焦激光所形成的光敏感区后,粒子散射的光被探测窗口上的微光电探测器收集,微光电探测器把接收的光强度信号快速、准确的转化为等量电压信号,信号的密集度对应于粒子的单位浓度值,扬尘浓度值进行系数转换后通过数据接口实时输出。



3.气象参数

具备风速、风向、温度、湿度、大气压环境气象五参数的监测,可通过风向对颗粒物的运动趋势做科学预测和报警;

3.1风向

测量范围:0~360°

准 确 度:±3°

启动风速:≤0.5m/s

供电方式: DC 12V

输出形式:RS485



负载能力:电流型输出阻抗≤250Ω

电压型输出阻抗≥1KΩ

工作环境:温度-40℃~50℃

湿度≤100%RH

防护等级:IP45

线缆等级:额定电压:300V 温度等级:80℃

产品重量:210 g

产品功耗:5.5 mW


3.2风速

测量范围:0~45m/s

准 确 度:±(0.3+0.03V)m/s(V:风速)

分 辨 率:0.1m/s

启动风速:≤0.5m/s

供电方式:DC 12V

输出形式:RS485



负载能力:电流型输出阻抗≤600Ω

电压型输出阻抗≥1KΩ

工作环境:温度-40℃~50℃

湿度≤100%RH

防护等级:IP45

线缆等级:额定电压:300V 温度等级:80℃

品重量:130 g

产品功耗:50 mW

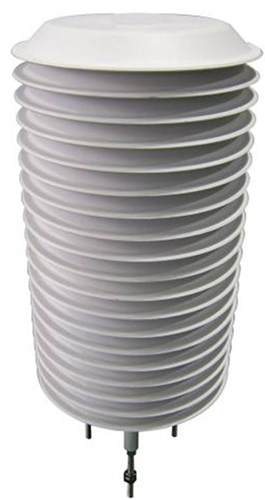

3.3温度、湿度大压力

温度 湿度

测量范围: -50~80℃ 0~100%RH

准 确 度:±0.3℃ ±5%RH

分 辨 率: 0.1℃ 0.1%RH

气压

测量范围: 10~1100hPa

准 确 度:±0.3hPa

分 辨 率: 0.1hPa

供电方式:DC 12V

输出形式:RS485



负载电阻:电压型:RL≥1K

电流型:RL≤300Ω

工作温度:-50℃~80℃

相对湿度:0~100%

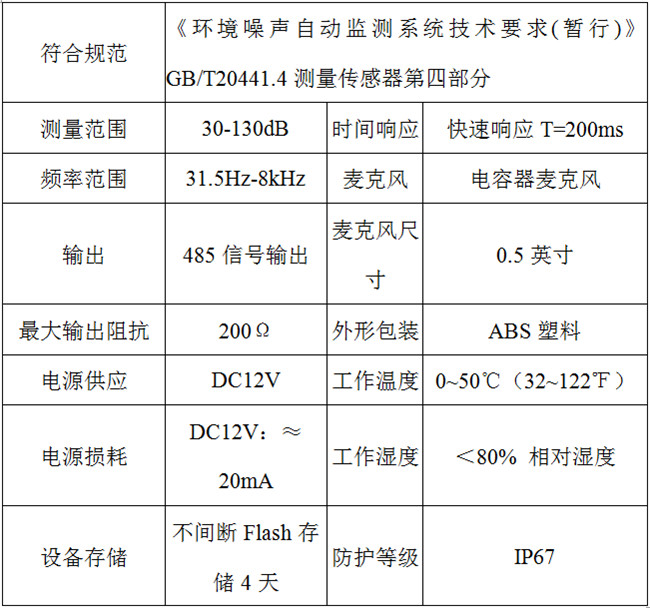

3.4噪音监测单元



噪音传感器

噪声监测器是指能对声音实现精密测量,复杂而精密的设备。本仪器有耐用的结构,在正常操作情况下,可正常使用数年。




5.1结构示意图


5.2、立杆固定安装示意



5.3、部件安装完成示意

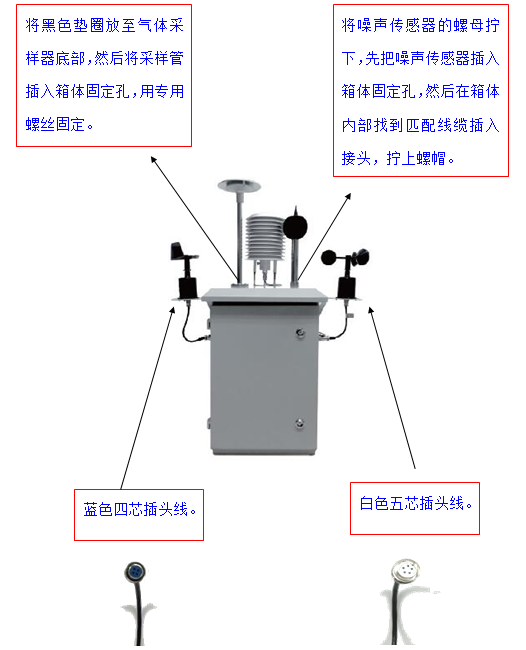

5.4、 气体采样头安装




5.5、风速风向的安装

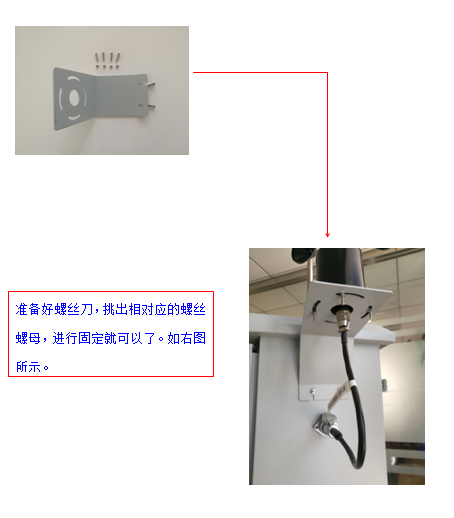

风速安装



风速固定

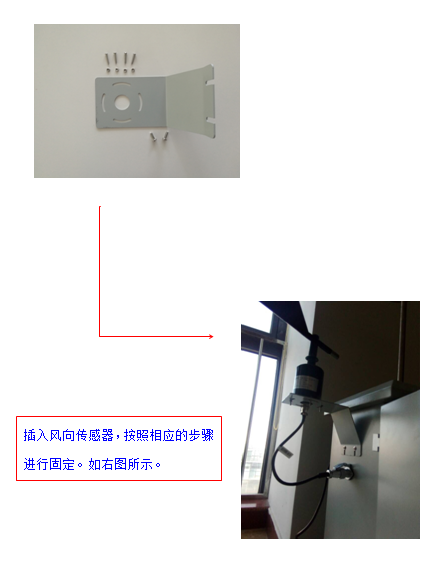

风向安装




风向固定

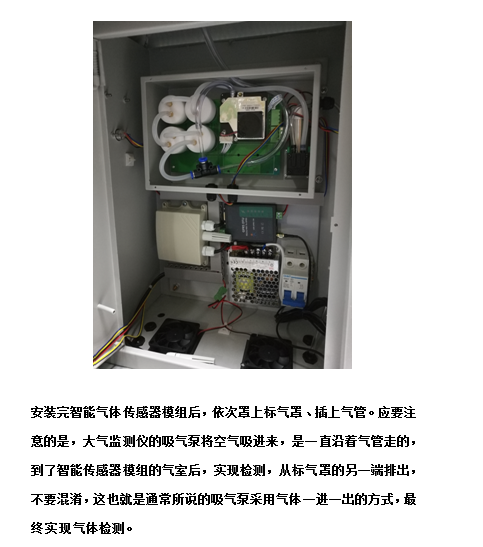

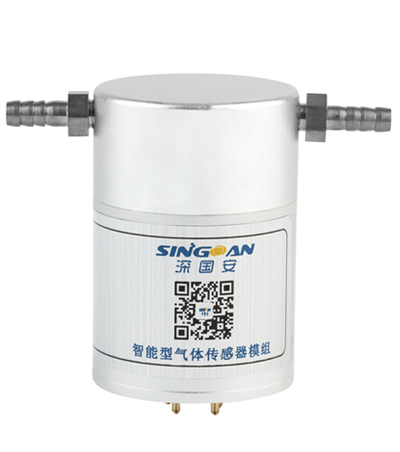

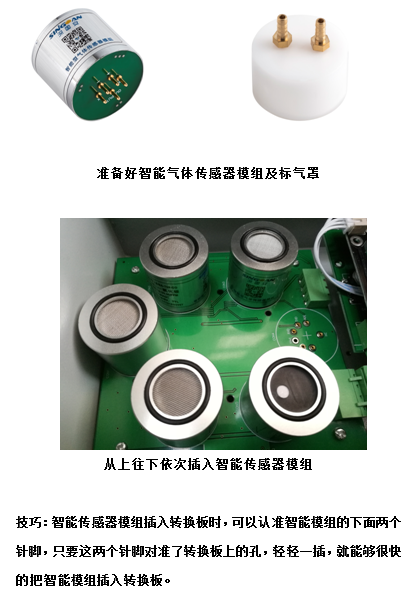

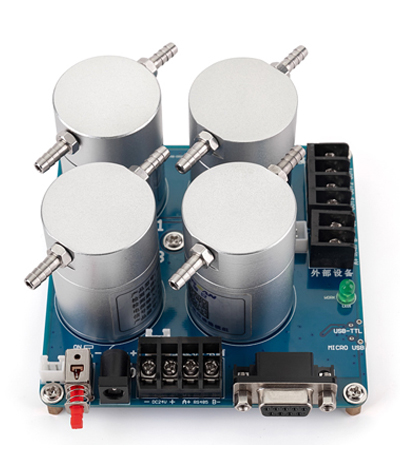

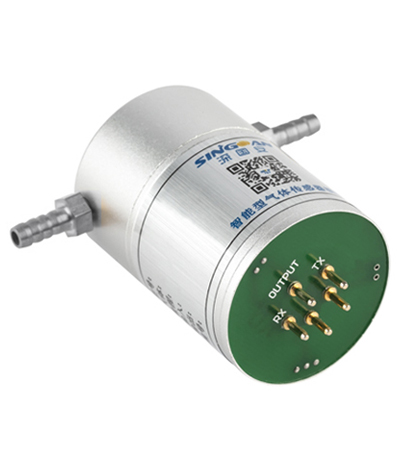

5.6、智能传感器模组的安装







5.7、LED显示屏的安装



仪器主控板预留外接LED插件

LED屏上带有插件的三芯线与仪器中主控板预留插件相连接。另一根两芯线接220V电。安装完毕即可通电运行。

安装:将LED屏固定在立杆中部,仪器下部适当位置,LED屏中部上下各配一个支架,用螺丝固定,之后安装抱箍,固定在立杆上。

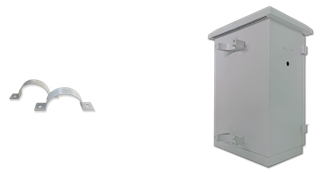

固定抱箍

使用配套M8螺丝螺母双垫片,将仪器用抱箍固定在立杆顶部适当位置。

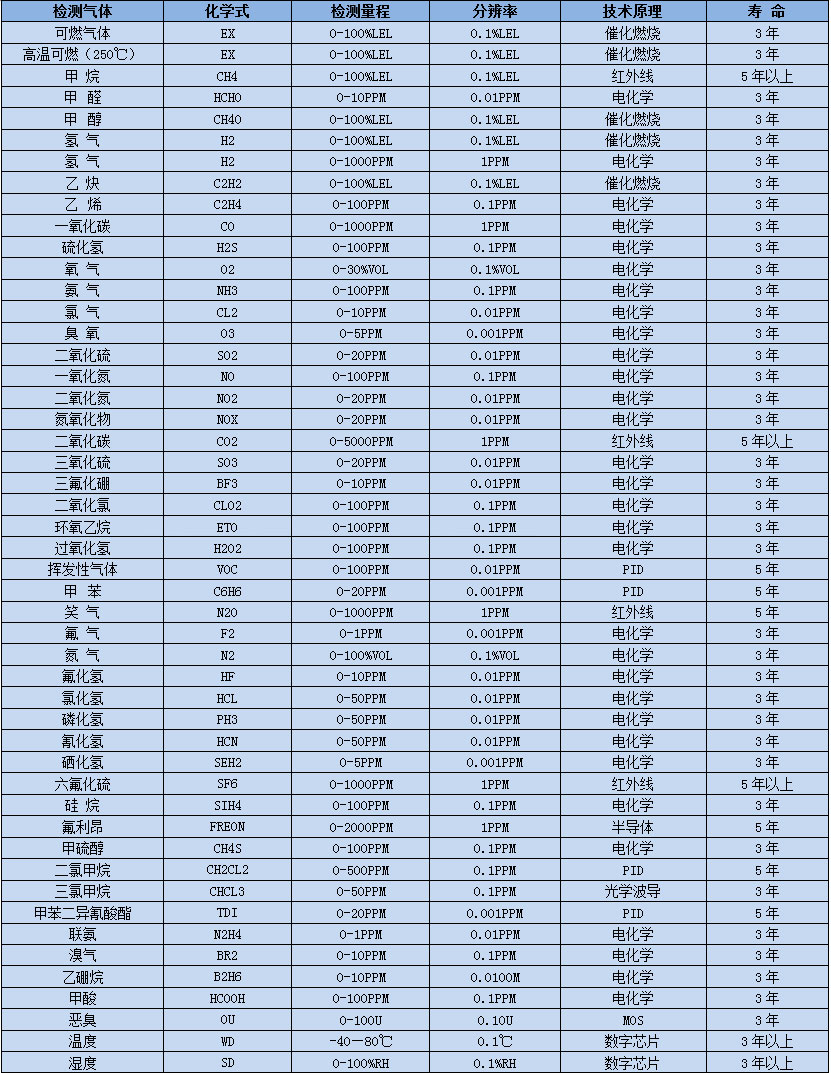

※另有1000种气体和量程可选,详细请咨询深国安销售人员!
