初油酸检测仪安装教程指南
初油酸检测仪主要用于工业生产(如油脂加工、化工合成)中对初油酸(一种不饱和脂肪酸,广泛存在于动植物油脂中)浓度的实时监测,其安装需兼顾检测精准性、环境适配性与长期稳定性。以下是详细安装步骤与注意事项:
一、安装前期准备
(一)安装位置勘察
根据生产场景(如油脂精炼车间、反应釜出口管道、储罐区)确定检测点:
核心原则:选择初油酸易挥发或积聚的位置,如反应釜顶部呼吸阀附近、油脂输送管道法兰接口、储罐进料口下方等,确保检测探头能直接接触到含初油酸的气体或液体环境。
环境要求:避免安装在强振动(如泵体附近)、高温(超过仪器耐受温度,通常≤60℃)、强腐蚀性(如酸碱雾区域)或阳光直射处,同时预留检修空间(周围至少 50cm 无遮挡)。
(二)设备与工具准备
设备清单:固定式初油酸检测仪主机、检测探头(含采样管路)、安装支架、电源线(带接地)、信号线(如 485 通讯线)、密封垫片、固定螺丝等。
工具准备:电钻、扳手、螺丝刀、水平仪、万用表(用于线路检测)、卷尺等。
辅助材料:防水胶带、绝缘套管、管道密封胶(适用于液体检测场景)。
二、安装固定步骤

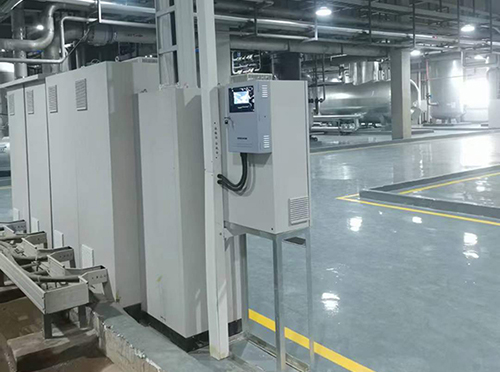

(一)主机与支架安装

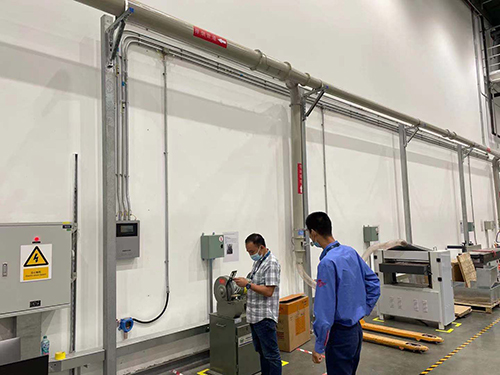

支架固定:根据检测仪主机尺寸,将配套支架用膨胀螺丝固定在墙面或设备框架上,使用水平仪校准支架水平,确保主机安装后稳定无倾斜。若安装在管道附近,支架需与管道保持 30cm 以上距离,避免管道振动传导至仪器。
主机挂载:将检测仪主机卡入支架,用螺丝固定(部分机型采用卡扣设计,直接扣合即可),检查主机是否牢固,晃动时无位移。

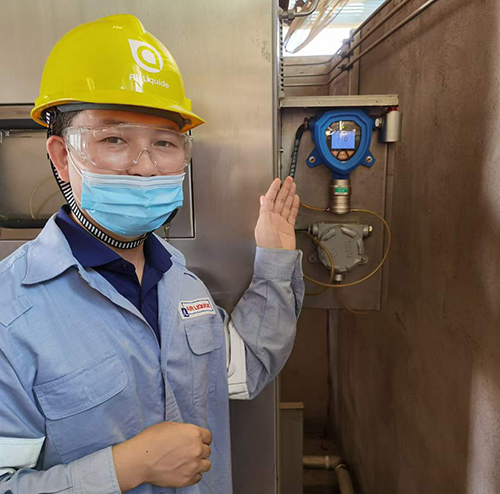

(二)检测探头安装
1. 气体检测场景(如车间空气、储罐气相空间)

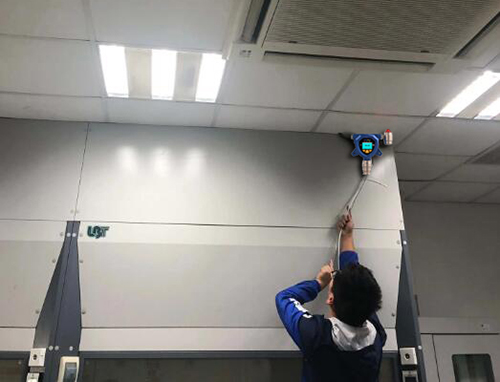

探头位置:探头应垂直向下安装(避免粉尘堆积),高度距地面 1.2-1.5m(与人体呼吸带一致),或贴近气体泄漏源(如储罐顶部气相出口)。

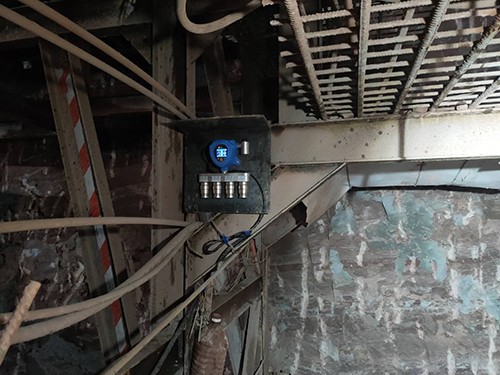

固定方式:采用壁挂或管道夹持式安装,若为管道采样,需在管道上开孔并焊接采样座,将探头通过螺纹连接固定,接口处加装密封垫片防止漏气。
采样管路连接:若探头与主机分体设计,用专用采样管连接(长度不超过 5m,避免信号衰减),管路两端用卡箍紧固,外层缠绕防水胶带。
2. 液体检测场景(如油脂储罐、反应釜内液体)
探头安装:通过法兰或螺纹接口将探头接入管道或储罐侧壁,确保探头传感器部分完全浸入液体中,且远离搅拌器等易产生气泡的部件。
密封处理:接口处缠绕生料带并涂抹管道密封胶,拧紧后用肥皂水检测是否渗漏,防止液体泄漏影响设备运行。
三、线路连接
(一)电源连接
确认仪器额定电压(通常为 220V AC 或 24V DC),接入对应电源,电源线需单独布线,避免与强电电缆(如电机电源线)并行,防止电磁干扰。
务必连接地线(接地电阻≤4Ω),通过接地端子将仪器与车间接地网连接,降低静电干扰与触电风险。
(二)信号连接
若需接入中控系统,用 485 通讯线连接仪器信号接口与中控设备,接线时区分正负极(A/B 线),并用绝缘套管包裹裸露线头,避免短路。
线路敷设需穿金属管保护,尤其在潮湿或多粉尘环境,防止线路老化或被腐蚀。
四、校准与调试
(一)通电前检查
用万用表检测电源线路通断与接地是否正常,确保无短路、虚接情况。
检查探头与主机的连接是否牢固,采样管路是否通畅(气体场景可吹气测试)。

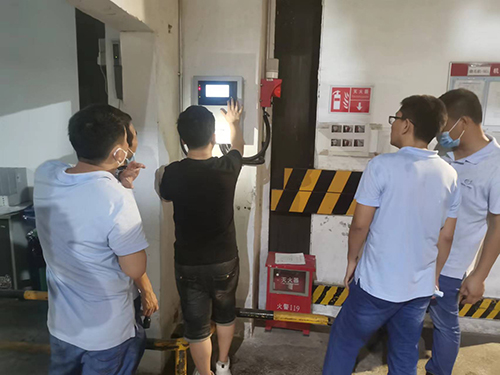

(二)开机与参数设置
接通电源,仪器开机自检(通常 30 秒内完成),若屏幕显示 “传感器故障”“通讯异常” 等提示,需排查线路或探头安装问题。
进入仪器菜单,设置初油酸检测量程(根据生产工艺需求,如 0-5000ppm)、报警阈值(低报 / 高报,如低报 500ppm、高报 2000ppm)、采样频率(建议 1-5 秒 / 次)。
(三)校准操作
零点校准:在已知无初油酸的洁净空气中(如室外新鲜空气),进入 “零点校准” 模式,仪器自动校准基线。
量程校准:若有标准气体(含已知浓度初油酸),通入探头检测区域,进入 “量程校准” 模式,输入标准浓度值,仪器自动修正检测曲线(建议每年校准 1-2 次)。
五、安装后验收
功能测试:
模拟检测:用蘸有少量初油酸的棉球靠近探头,观察仪器是否快速响应(通常≤10 秒),浓度显示是否随挥发量变化。
报警测试:手动设置低于当前检测值的报警阈值,确认声光报警(指示灯闪烁 + 蜂鸣器发声)是否正常,联动设备(如通风机)是否启动(若已连接)。
密封性检查:液体检测场景下,启动设备运行 30 分钟,观察探头接口处是否有渗漏;气体场景下,用肥皂水涂抹管路接口,无气泡产生即为合格。
数据传输验证:若连接中控系统,检查实时数据是否同步显示,历史记录能否正常存储(如最近 100 条检测数据)。
六、注意事项
1.安装后24小时内观察仪器运行状态,记录浓度波动是否符合生产规律,若出现无规律跳变,需检查线路接地或探头污染情况。
2.定期清理探头表面(尤其气体检测场景),避免油脂、粉尘堆积影响检测精度。
3.若安装在防爆区域(如易燃易爆车间),需确认仪器具备防爆认证(如 Ex dⅡCT6),且接线符合防爆规范(使用防爆穿线盒、密封接头)。
通过规范安装,固定式初油酸检测仪可实现对生产过程中初油酸浓度的实时监控,为油脂品质控制、安全生产提供可靠数据支持,延长设备使用寿命的同时降低人工巡检成本。
