广东疾控中心无线气体监测系统

发布时间:2020-09-27 作者:深国安电子 分享到:

一、项目背景

广东省疾控中心作为省一级单位,负责广东省内所有疾控相关的研究工作。担负着传染病和慢性非传染性疾病的预防控制、相关产品的卫生监督监测检验、卫生学评价、功能学试验与评价的业务工作。

在相关科研过程中,作为实验设备中的重要一环,一些特殊气体必不可少。按气体属性不同,分为易燃易爆气体和有毒气体。使用过程中存在有一定的安全隐患。

因此,需要安装和配备相关的气体检测仪表。

二、项目需求

疾控中心危化品仓储车间分布图



三、现场考察



四、气体参数表

气体

检测量程

气体

检测量程

甲苯

0-50ppm

三氯甲烷

0-50ppm

乙醚

0-100%LEL

丙酮

0-100%LEL

氯化氢

0-100ppm

甲醛

0-100ppm

乙醇

0-100%LEL

乙酸乙酯

0-100%LEL

氰化氢

0-50ppm

二氧化硫

0-20ppm

二氧化碳

0-5000ppm

氧气

0-30%VOL

五、方案大纲

1. 采用无线气体检测,实时检测传输数据。

2. 采用高精度气体检测传感器。

3.检测数据接入最终软件平台。

六、解决示意图



七、示意说明

高精度智能传感器模组,安装固定在检测现场。根据各种气体的蒸汽比重,确定其安装位置。

气体智能传感器模组检测的数据通过智能环境装置,经处理后,无线发送至智能网关中。

智能网关接收数据处理后,可发送数据至安装在检测现场的控制箱,该控制箱实时显示检测场所中的气体,气体超标自动进行声光报警。另外,通过控制箱,连接风机,气体超标自动开启/关闭风机。

智能网关装置有类似于中转站的功能,数据处理后可通过内部局域网,发送至疾控中心内部服务器,该服务器安装专用软件后,实时显示气体检测数据,也可导出、打印数据、历史数据等一目了然。

八、智能环境测控装置

1. 490MHz无线数据采集终端,可根据需要随意增加输入、输出数量。

2. 多种输入方式、种类可选,多种无线通讯方式可选。

3. AI自带配电、隔离,无需另配信号隔离器。使用更加方便灵活。AI输入选用16位的A/D转换元件,转换精度0.01%F.S.。



4. 通过智能手机,配置系统运行参数,读取设备采集I/O值。

5. 可控制声光报警等联动装置。

6. 供电:DC 24V。

九、智能网关

1. 支持多种通讯方式。

2. 支持多种通信协议, 可和多种软件系统通信。



3. 供电:5V+TTL串口和0-5V电压双输出。

4. 配合环境监测装置一起使用,支持热拔插。

十、智能气体传感器模组

1. 采用国外原装进口气体传感器芯片。

2. 符合国家防爆标准。



3. 供电:5V+TTL串口和0-5V电压双输出。

4. 配合环境监测装置一起使用,支持热拔插。

十一、声光报警

通过开关量信号来控制报警,气体超标时,自动报警。



十二、现场控制箱

1. 板厚:≥1.0mm。

2. 防护等级:IP66或以上。



3. 抗冲击等级:IK10。

4. 含空开、接线端子。

十三、监测软件

1. 读取智能网关的数据,实时显示、发布各监测点气体的浓度,自动推送通知、报警信息;建立历史数据库,并对数据统计、分析,生成各种报表、曲线、图形,技术指标。

2. 可设置PC、移动终端访问权限,多个客户端可同时登录,查询、浏览相关生产数据、设备运行信息。




十四、监控界面

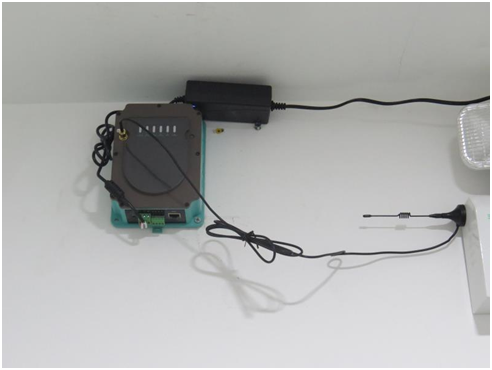

十五、现场实拍
